工业镜头的选型公式(附常见芯片尺寸图)

发布时间:2016年06月16日

中联科创镜头选型公式参考如下:

f (焦距) 可以根据FOV (视场), WD(工作距离) 和CCD芯片尺寸计算出来.下面我们列下算式

FOV 视场指被摄取物体的大小,视场的大小是以镜头至被摄取物体距离(WD),镜头焦距(F)及CCD芯片尺寸确定的

1、镜头的焦距,视场大小、工作距离、光学倍率计算如下:
焦距f = 物距WD × CCD芯片尺寸( H or V) / 视场FOV( H or V)

视场FOV( H or V) = CCD芯片尺寸( H or V) / 光学倍率

光学倍率 = CCD芯片尺寸( H or V) /视野 FOV( H or V)

工作距离WD= f(焦距)× CCD芯片尺寸/视场FOV( H or V)

水平视场角 = 2 × arctan(CCD的宽边 / 2 f焦距)

CCD的宽边=(分辨率 V  ×像元μm)/ 1000

视场FOV ( H or V) = 物距WD × CCD芯片尺寸( H or V) / 焦距f

相机精度=CCD芯片尺寸( V) × Dmin(最小物距)/分辨率( V) × f(焦距)

注:分辨率的宽边和高边是按4:3的勾股比例计算。

2.CCD芯片的尺寸表:

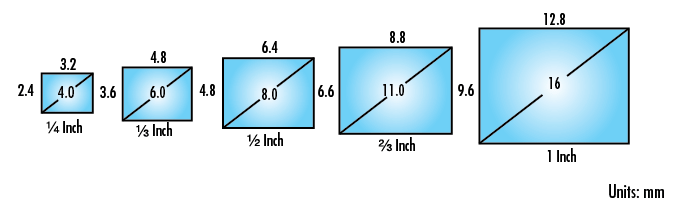

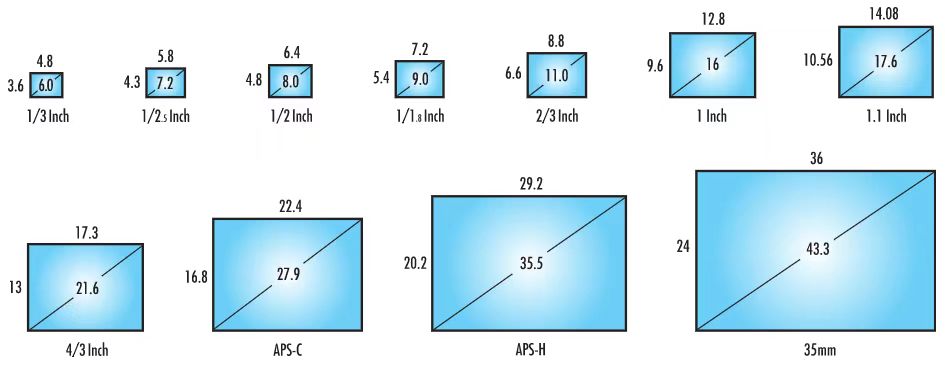

常见芯片尺寸

1.1英寸——靶面尺寸为宽12mm*高12mm,对角线17mm
1英寸 ——靶面尺寸为宽12.7mm*高9.6mm,对角线16mm
2/3英寸——靶面尺寸为宽8.8mm*高6.6mm,对角线11mm
1/1.8英寸——靶面尺寸为宽7.2mm*高5.4mm,对角线9mm
1/2英寸——靶面尺寸为宽6.4mm*高4.8mm,对角线8mm
1/3英寸——靶面尺寸为宽4.8mm*高3.6mm,对角线6mm

1/4英寸——靶面尺寸为宽3.2mm*高2.4mm,对角线4mm


一般情况下,根据所要拍摄的视野大小就可以确定相机的工作距离,当我们要减小视野的时候,在不改变镜头的情况下,需要减小工作距离,当工作距离改变时,镜头不一定能够清晰聚焦,镜头前端一般有一个调焦环,用来改变像距的大小,首先调节调焦环,当调节调焦环无法清晰成像的时候,就应该考虑加接圈(增加像距大小)。相应的,当去掉接圈的时候,像距减小,工作距离增加,视野变大。同样,在工作距离不变的情况下,增大视野,则需要减小镜头焦距大小,f太小时,所拍摄的图像畸变大,因此需要综合考虑
